Name: Soustruh OPTIturn TH 4210
Brand: Optimum
Price: 328130 CZK
Availability: InStock

Parametry

Model	OPTIturn TH 4210
Točná délka	1000 mm
Točný průměr	590 mm
Distribuce	CZ
Kužel pinoly koníka	MK4
Kužel vřetena	MK6
Plynulá změna otáček	ne
Posuv – podélný	0,05– 1,7 mm/ot.( 17 )
Posuv – příčný	0,025– 0,85 mm/ot.( 17 )
Upínání vřetena	Camlock DIN ISO 702-2 č. 6
Závit metrický	0,2 –14 mm/ot.( 39 )
Závit modulový	0,3– 3,5 M.P.( 18 )
Dotaz	1
Příkon	4,6 kW
Závit trapézový	8– 44 D.P.( 21 )
Otáčky - provedení Vario	10 - 2500 ot./min
Počet rychlostních stupňů	16
Otáčky	45 - 1800 ot./min
Průměr pinoly	50 mm
Průchod vřetene	52 mm
Závit palcový	72 –2 záv./1“( 45 )
Zdvih pinoly	120 mm
Max. posuv nožového suportu	140 mm
Výška hrotu	210 mm
Max. posuv příčného suportu	230 mm
Šířka lože	250 mm
Napájecí napětí	400 V
Max. točný průměr nad ložem	420 mm
Hmotnost	1160 kg
Hmotnost	1160 kg

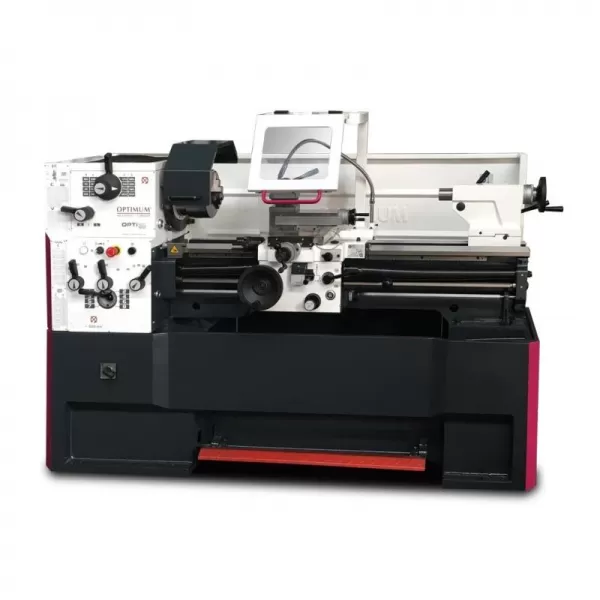

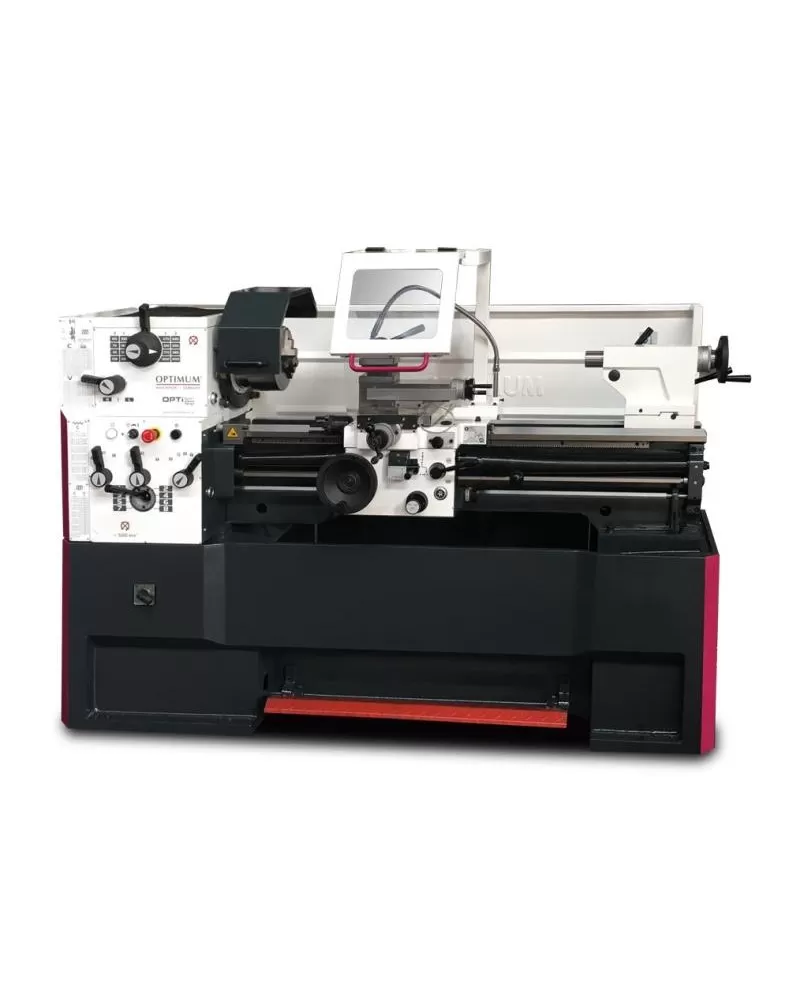

Soustruh OPTIturn TH 4210

Přesný soustruh OPTIturn TH 4210 vybavený vodícím a tažným šroubem pro snadnou obsluhu. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze.

Kalené a broušené vodicí dráhy lože
Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
Zaručená házivost čela vřetene <0,015 mm
Kalená a broušená ozubená kola a hřídele jsou uložené v přesných lož iscích a běží v olejové lázni
Ochranný jistič motoru, uzamykatelný hlavní vypínač
Pravý / levý chod lze přepínat na podélném suportu
Ochranný kryt vodícího šroubu
Podstavec stroje se skříňkami na nářadí
Vyjímatelná vana na třísky s vedením
Nožní brzda pro nouzové zastavení
Bezpečnostní ruční kola v ose X a Z
Koník lze přestavit o ± 10 mm pro soustružení kuželů
LED pracovní lampa
Všechny chrániče a relé značky Siemens nebo Schneider
Skříňky na nářadí na obou stranách podstavce
Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
Pinola koníku a ruční kolo s jemně nastavitelnou stupnicí 0,025 mm
Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze

Rozsah dodávky:

3-čelisťové sklíčidlo o 250 mm
Pevná luneta, průchod O 15 - 105 mm
Pohyblivá luneta, průchod O 10 - 65 mm
LED osvětlení stroje
Redukční pouzdro MK 6 / MK 4
Pevný hrot MK 4
Čtyřstranný nožový držák
Seřizovací nářadí
Doraz s jemným nastavením
