Name: CNC soustruh OPTIturn L 460
Brand: Optimum
Availability: InStock

Parametry

Model	OPTIturn L 460
Elektrické připojení	400 V
Distribuce	CZ
Kužel pinoly koníka	MK4
Opakovatelná přesnost	0,005 mm
Přesnost polohování	+/-0,005 mm
Řídící systém	SIEMENS
Typ zásobníku nástrojů	Hydraulický zásobník nástrojů VDI40
Dotaz	1
Kapacita zásobníku nástrojů	8
Rozměry upínaného nástroje	25 × 25 mm
Objem olejové nádrže	50 l
Průchod vřetene	65 mm
Průměr pinoly	65 mm
Nádrž na chladící kapalinu	100 l
Otáčky	100 – 4500 ot./min
Vyložení pinoly koníku	150 mm
Průměr sklíčidla	200 mm
Max. točný průměr nad suportem	240 mm
Pracovní posuv - osa X	260 mm
Max. točný průměr nad ložem	475 mm
Příkon motoru chladícího čerpadla	560 W
Max. točný průměr bez můstku	710 mm
Max. točná délka	1500 mm
Pracovní posuv - osa Z	1680 mm
Hmotnost	3450 kg
Rozměry (š × v × h)	3530 × 2025 × 1952 mm
Příkon motoru vřetene	12000 W
Rychloposuv - osa X	15000 mm/min
Rychloposuv - osa Z	15000 mm/min
Příkon	20000 W
Hmotnost	3450 kg

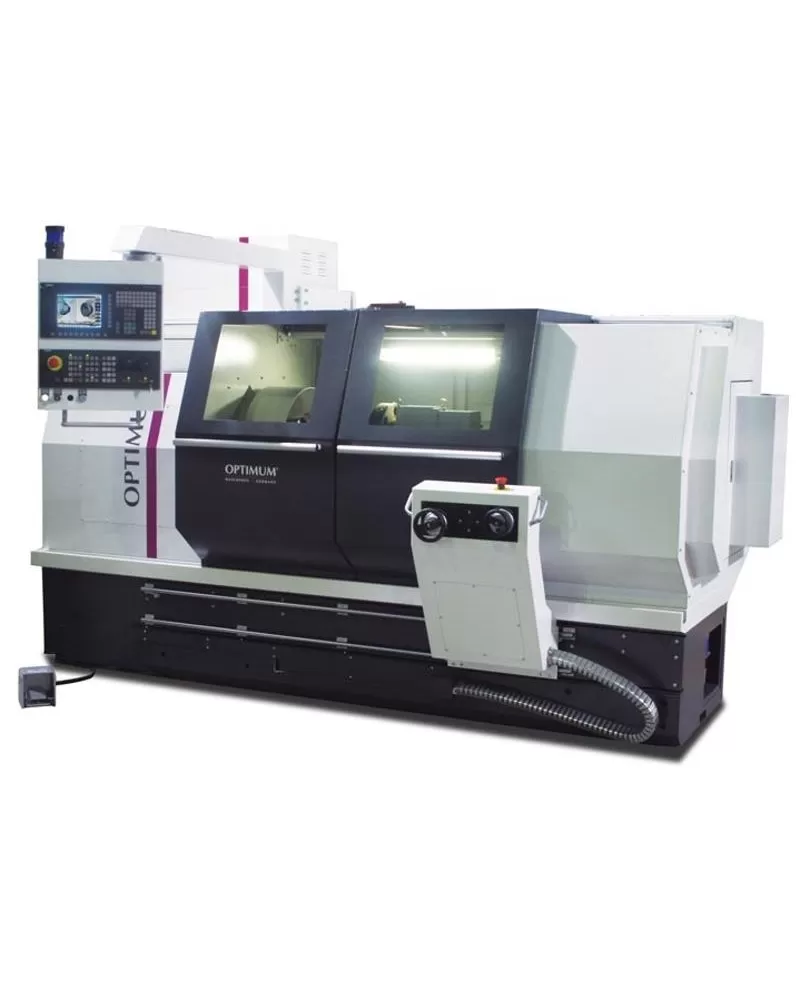

CNC soustruh OPTIturn L 460

CNC soustruh vybavený řídícím systémem SIEMENS 828 Basic T
Vyznačujíe se rychlostí, výkonem, přesností a spolehlivostí
Vysoce přesný soustruh s řídicím systémem a pohony os a vřetene Siemens
Nová kompaktní konstrukce vřeteníku
Vysokorychlostní vřeteno s vysoce přesnými a velkými kuželíkovými ložisky
Pneumatické řazení převodů vřetene pomocí pneumatického válce
Konstrukce vřeteníku zajišťuje minimální hlučnost
Široké lože s dvojitými pravoúhlými vodicími dráhami
Kalené a broušené dráhy lože
Masivní koník s rychloupínáním se pohybuje na obou vodicích drahách lože a lze jej snadno přesouvat díky suportu
Posuvné dveře krytu s bezpečnostním spínačem
RJ-45 přípojka, USB přípojka, zásuvka 230 V
Otočný ovládací panel
Dvě elektronická kolečka pro ruční ovládání osy X a Z
Automatické mazání vřeteníku
Automatické mazání podélného a příčného suportu
Halogenová pracovní lampa
Výměník tepla elektrorozvaděče
Řídicí systém Siemens Sinumerik 828 D Basic T včetně dvouleté Siemens záruky

Lože - vysoce přesné kuličkové šrouby
Výměník tepla - zajišťuje stabilní teplotu elektro rozvaděče

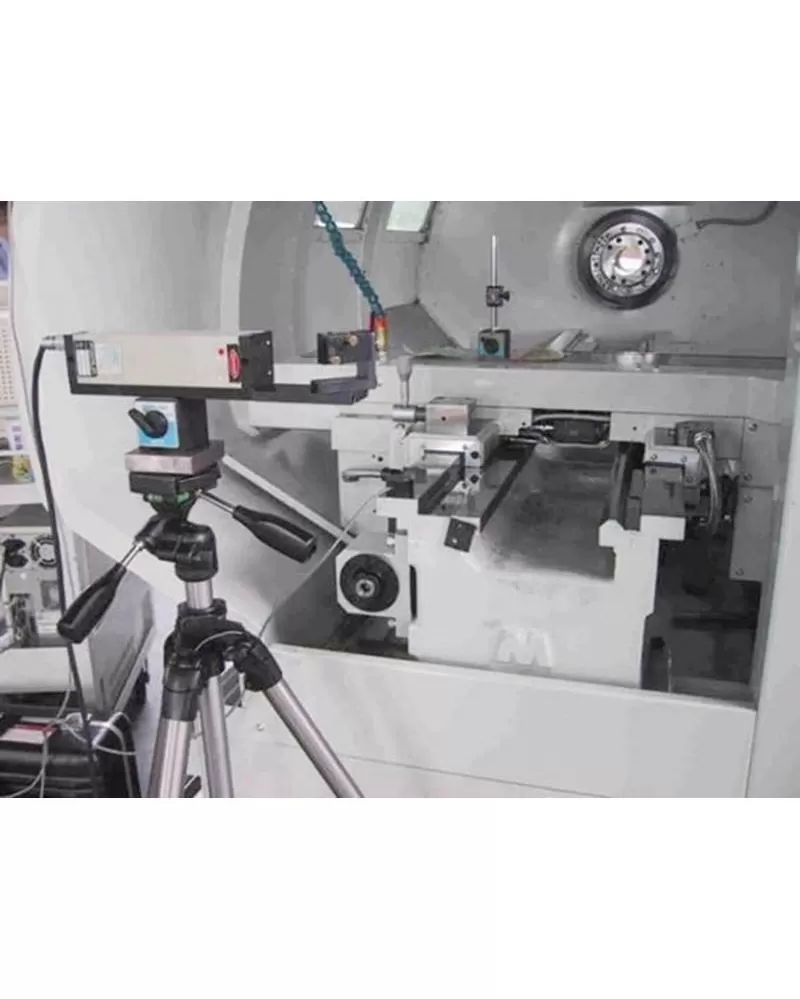

Laserové měření - garantovaná opakovatelná a najížděcí přesnost
Sklíčidlo - hydraulické sklíčidlo 200 mm · jednoduché upínání obrobku
Vřeteník - automatická pneumatická převodovka · stabilní konstrukce · klidný chod při vysokých otáčkách
Výměník nástrojů - automatická výměna na 8 pozic · Hydraulicky ovládaná VDI40
